BARRA CORRUGADA
¿Qué es?
Varilla de acero corrugado empleado en cuerpos rectos (refuerzo principal) y/o figurado (refuerzo transversal) dependiendo del cálculo estructural.
Usos

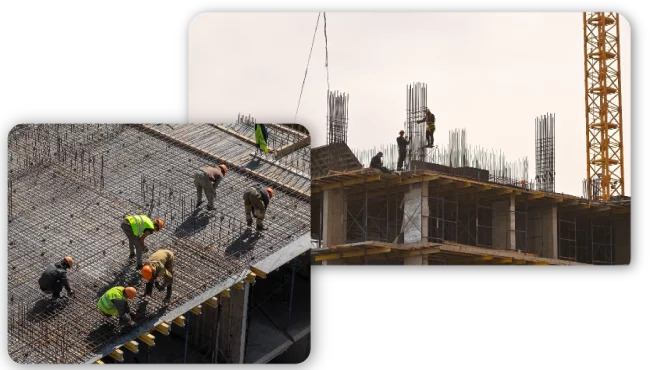

Para refuerzo de concreto en todo tipo de construcciones con diseño sismo resistente.
Composición química
(Análisis de colada)
| %C máx | %Mn máx | %P máx | %S máx | %Si máx | %V* | %C.E. máx |
|---|---|---|---|---|---|---|
| 0,30 | 1.50 | 0.035 | 0.045 | 0,50 | 0.035 | 0.035 |
| %C máx | %Mn máx | %P máx | %S máx | %Si máx | %Nb | %C.E. máx |
|---|---|---|---|---|---|---|
| 0,30 | 1.50 | 0.035 | 0.045 | 0.035 | 0.035 | 0.035 |
*V – Nb: Elementos microaleantes que refinan el grano y permiten un balance de propiedades mecánicas que aseguran la sismo resistencia del acero.
Identificación de barras
Propiedades mecánicas
| Unidades | Límites de fluencia | Resistencia a la tracción |
|---|---|---|
| kgf/mm ² | Ibf/pulg ² | 56 mín |
| 42-55 | 60,000 - 78,000 | 420 - 540 |
| 56 mín | 80.000 mín | 550 mín |
Alargamiento en 200mm
| Designación | % mínimo | |
|---|---|---|
| No. de octavos de pulgada | 2 - 3 - 4 | 14 |
| 7 - 8 9 y 10 | 12 | |
| En mm | 8.5 M - 9 M - 12 M | 14 |
Dimensiones específicas
| Barras en Pulgadas | Longitud | |
|---|---|---|
| Designación | Pulgadas | Metros |
| 2 | 1/4 | 6, 9 y 12 |
| 3 | 3/8 | 6, 9 y 12 |
| 4 | 1/2 | 6, 9 y 12 |
| 2 | 1/4 | 6, 9 y 12 |
| 3 | 3/8 | 6, 9 y 12 |
| 4 | 1/2 | 6, 9 y 12 |
| 5 | 5/8 | 6, 9 y 12 |
| 6 | 3/4 | 6, 9 y 12 |
| 7 | 7/8 | 6, 9 y 12 |
| 8 | 1 | 6, 9 y 12 |
| 9, 10 | 9/8 | 6, 9 y 12 |
| Rollos en Milímetros | Longitud | |
|---|---|---|
| Designación | Milímetros | Metros |
| 8,5 M | 8,5 | 6, 9 y 12 |
| 9 M | 9,0 | 6, 9 y 12 |
| 12 M | 12,0 | 6, 9 y 12 |
